最近欧模网小编在后台有收到小伙伴的疑问，经常出现标注文字和线条重叠，导致图纸打印后看不清尺寸数值，今天欧模网小编为大家奉上一个简单又实用的CAD技巧——文字遮罩。

文字遮盖使用技巧

这个问题我们可以通过给标注文字加遮罩来实现标注数值不被遮挡的效果，设置方法也非常简单，只需要修改一下标注样式即可。

操作步骤：

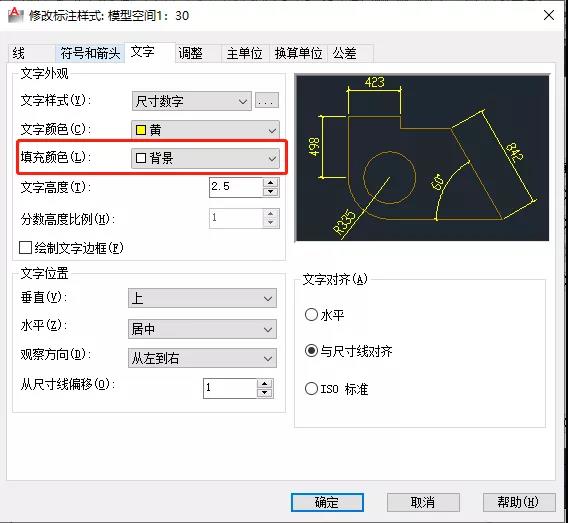

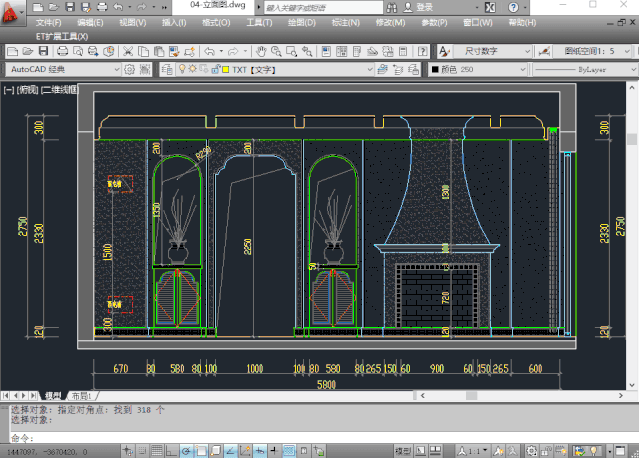

在CAD中输入“D”标注样式命令、选择要添加遮罩的标注样式、点击修改后将文字选项中的填充颜色改为“背景”即可、如下图动画所示：

▲ 按住图片可以保存到手机中放大查看

以下为标注样式设置界面写出上下标和分数的效果。

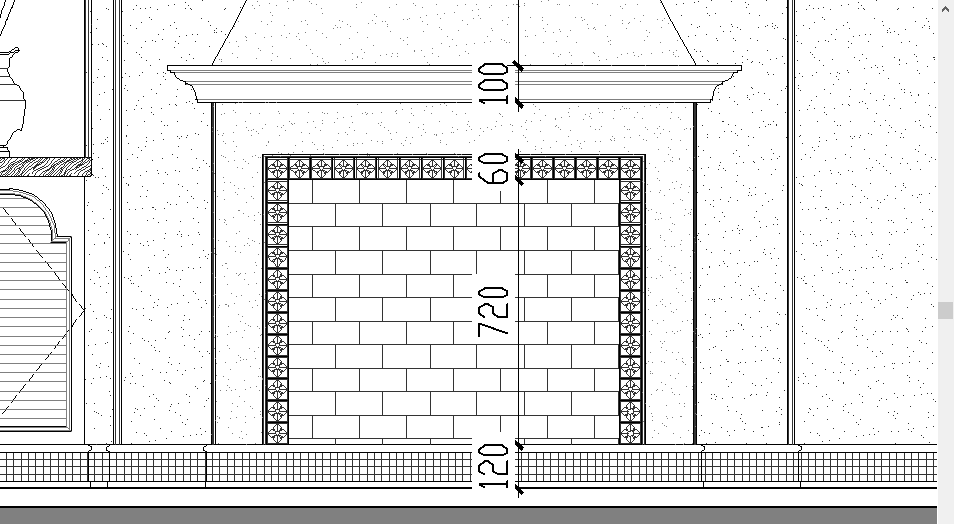

以下为标注样式修改后的打印预览效果、如下图所示：3.最后所有的框以全图框为中心点对齐，全图框为第一显示。从块出来后，显示的就是全图框。

▲ 此设置适合大空间标注、小空间容易将线条全部遮挡

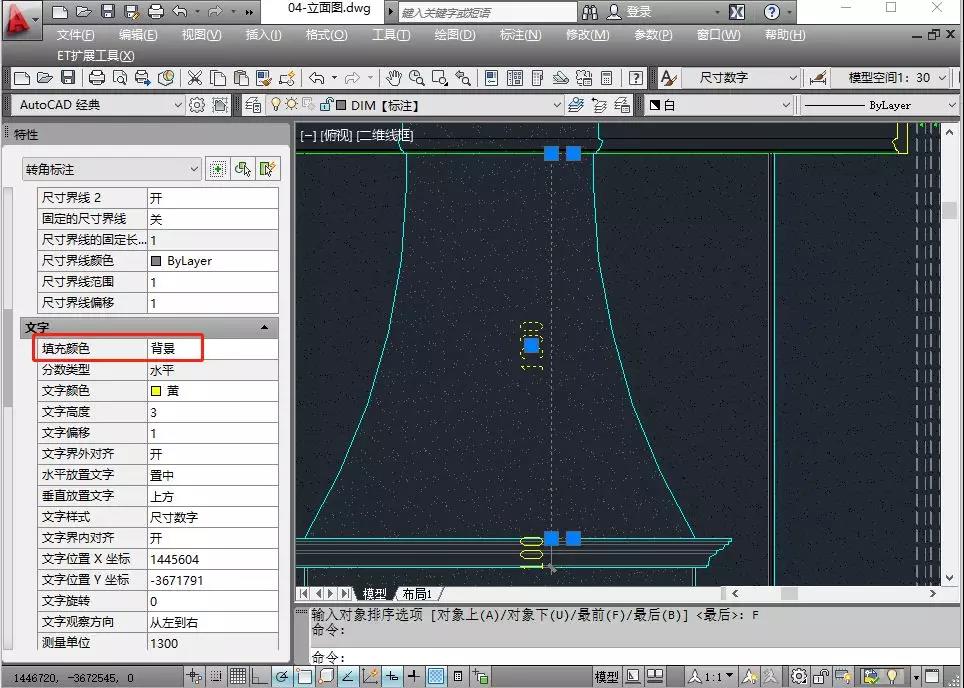

除上述通过标注样式将所有标注文字统一加遮罩外、我们也可以通过特性选项版单独给个别标注添加文字遮罩、如下图所示：然后会出现里面的内容，内容会随着鼠标动，在合适处随意点一下，这时候这些内容的颜色是有点透明的。

▲ 选择标注、将特性中的填充颜色修改为“背景”
